過濾全焊接球閥采用整體全焊式，不會有任何泄露現象呈現；過濾網和球體一體構造設計，使過濾功用與流體控制功用集于一體；濾網設計為坡口型，保證流體介質正常的經過狀態；設計有泄壓安裝，調理閥體內外壓差。其原理是將管路的過濾設備和閥門設備合二為一，集管路過濾功用和控制調理功用于一體，使介質中的雜質過濾在管路的前端，從而到達管路設計請求；用于自然氣、水等介質保送中對介質清潔度有嚴厲請求的管路上。
性能特征
1)高效、精準過濾;
2)規范模塊化、儉省空間、靈敏可變、互換性強、系統緊湊;
3)壽命長，過濾元件鞏固，無磨損，無腐蝕;
4)維護量小，零部件少，易于運用，維護便當。
用處
適用供暖/供冷、熱交流機及各種管路；城市煤氣管道，大型供熱設備管線，以及鋼廠各種流體，煤氣熱力供給，燃料供給管道。
構造特性
過濾介質中雜質、粒度較大的顆粒等，雜質顆粒補截?cái)嘤跒V網底部，介質能夠正常經過，不增加熱量損失，不對閥門產生內壓力，不減少閥門運用壽命。在對閥門停止/維護時，能夠經過泄壓閥來泄掉閥腔的壓力，然后翻開排污口對濾網停止清洗/維護，平安牢靠。
設計規范：GB/T12237；銜接方式：JB/T79；GB/T9113、GB/T12224；

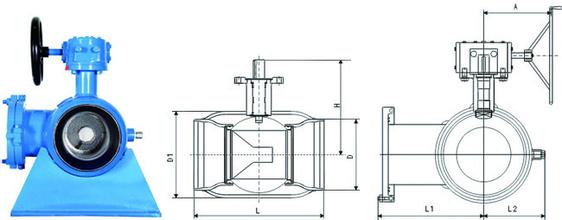

過濾焊接球閥
1.閥體是由鋼管焊接而成。2.球墊采用強化聚四氟乙烯。3.閥桿采用防爆設計。4.溫度范圍：-60-200℃的城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删€及各支線供給管道等。集中供熱：大型供熱設備輸出管線、主干線、支線。熱交流機：管道及各回路啟閉。鋼鐵廠：各種流體管道、廢氣排放管道、煤氣和熱力供給管道、燃料供給管道。各種工業設備：各種熱處置管道、各種工業煤氣和熱力管道。
特性
全焊接
球閥，不會有外部走漏等現象。
球體的加工過程有先進的計算機檢測儀跟蹤檢測，所以球體的加工精度高。
由于閥體資料跟管道材質一樣，不會呈現應力不均，也不會由于地震及車輛經過空中時而產生變形，管道耐老化。
密封環本體采用含量25%Carbon(碳素)的RPTFE材質，保證完整無走漏(0%)。
直埋式焊接球閥能夠直接埋于公開，不用建高大型閥門井，只需在空中上設置小型淺井，大大儉省施工費用及工程時間。
可依據管道的施工及設計請求，調整閥體的長短和閥桿的高度。
球體的加工精度十分精細，操作笨重，無不良干預。
采用高級的原資料，能保PN25以上的壓力。
與同類行業的同種規格產品相比，閥體小，而且外型美觀。
在保證閥門正常操作、運用狀況下，運用壽命在20年以上。
構造長度規范：GB/T13927；檢驗和實驗規范：GB/T13927；
口徑范圍：DN50~DN300mm；壓力范圍:PN1.6~PM4.0MPa；
工作介質溫度：-40℃~+200℃；
主要運用資料明細：
閥體:ASTMA53或20#同等資料；
閥桿：AISI304或同等資料；
球體：AISI304；
閥桿密封：VITON；
閥桿/滑動軸承：304+PTFE；
閥座密封:25%C+PTFE；
