產品名稱：	不銹鋼氧氣截止閥	產品型號：	JY41W
公稱通徑：	DN15～DN500	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-40ºC～+80ºC	驅動方式：	手動
閥體材質：	不銹鋼、銅	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	氧氣、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

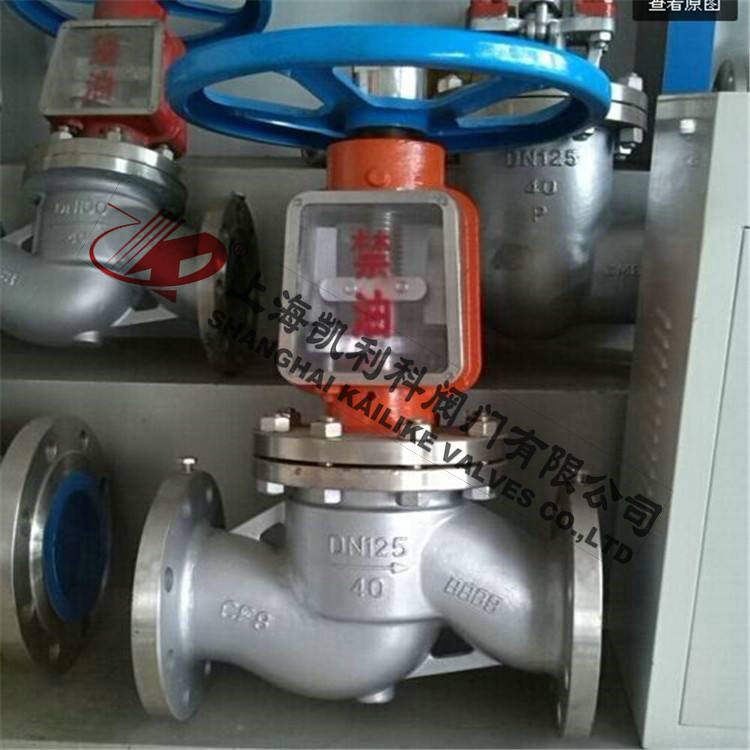

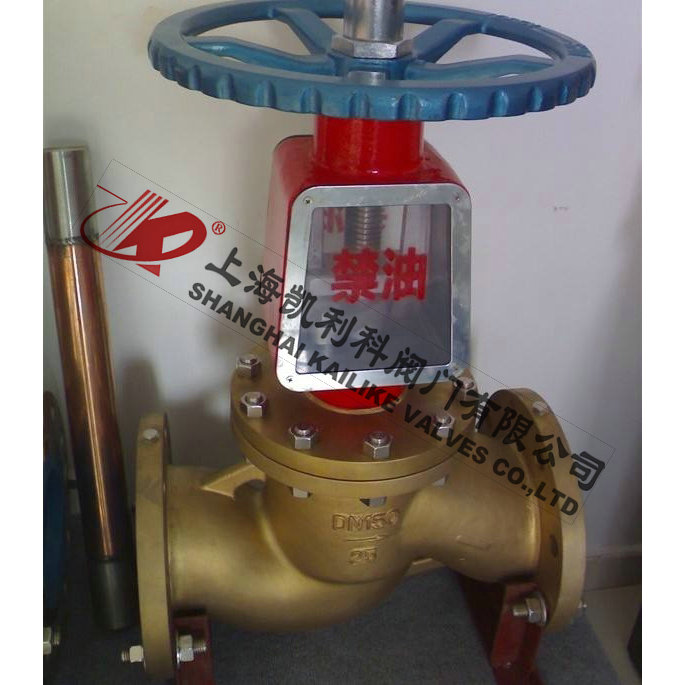

JY41W不銹鋼氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。

結構特點

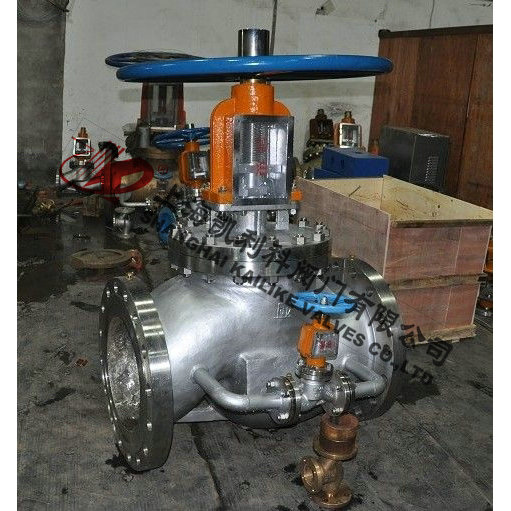

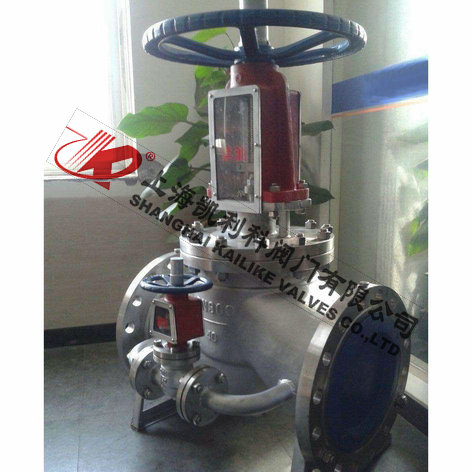

1、對于公稱壓力PN≥1.6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。

性能規范

公稱壓力 PN	強度試驗壓力 MPa	氣密封試驗壓力 MPa	適用介質	適用溫度
	水	氣	氧氣	常溫
1.6	2.4	1.6
2.5	3.8	2.5
3.0	4.5	3.0
4.0	6.0	4.0

主要零件材料

零件名稱	材料
閥體、閥蓋、閥瓣	鑄鉻鎳鈦不銹鋼、銅合金
閥桿	鉻鎳不銹鋼
閥桿螺母	青銅

外形結構圖

主要外形尺寸及重量1.6MPa

DN	L	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量
15	130	95	65	45	14	2	4-14	240		100		6
20	150	105	75	55	14	2	4-14	270		100		8
25	160	115	85	65	14	2	4-14	270		125		10
32	180	135	100	78	16	2	4-18	280		160		14
40	200	145	110	85	16	3	4-18	350		160		20
50	230	160	125	100	16	3	4-18	400		320		35
65	290	180	145	120	18	3	4-18	530		360		50
80	310	195	160	135	20	3	8-18	560		400		65
100	350	215	180	155	20	3	8-18	618		450		80
125	400	245	210	185	99	3	8-18	675		450		106
150	480	280	240	210	24	3	8-23	743		560		125
200	600	335	295	265	26	3	12-23	850		640		254
250	650	405	355	320	30	3	12-25	975	270	720	380	418
300	750	460	410	375	30	4	12-25	1115	270	800	415	502
400	950	580	525	485	36	4	16-30	1380	280	900	465	980
450	1050	640	585	545	40	4	20-30	1530	350		495	1200
500	1150	705	650	608	44	4	20-34	1700	400		525	1300

主要外形尺寸及重量2.5MPa

DN	I	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量
15	130	95	65	45	16	2	4-14	240		100		6
20	150	105	75	55	16	2	4?14	270		100		8
25	160	115	85	65	16	2	4?14	270		125		10
32	180	135	100	78	18	2	4-18	280		160		14
40	200	145	110	85	18	3	4-18	350		160		20
50	230	160	125	100	20	3	4?18	400		320		35
65	290	180	145	120	22	3	8-18	530		360		50
80	310	195	160	135	99	3	8-18	560		400		65
100	350	230	190	160	24	3	8-23	618		450		88
125	400	270	220	188	28	3	8-25	675		450		115
150	480	300	250	218	30	3	8?25	743		560		148
200	600	360	310	278	34	3	12-25	850		640		293
250	650	425	370	332	36	3	12?30	975	270	720	380	455
300	750	485	430	390	40	4	16-30	1115	270	800	415	585
400	950	610	550	505	48	4	16-34	1380	280	900	465	1110
450	1050	660	600	555	50	4	20-34	1530	350		495	1350
500	1150	730	660	610	52	4	20-41	1700	400		525	1470

主要外形尺寸及重量4.0MPa

DN	L	D	D1	D2	D6	b	f	f1	Z-d	H	H1	DO	L1	重量
15	130	95	65	45	40	16	2	4	4-14	240		100		6
20	150	105	75	55	5l	16	2	4	4-14	270		100		8
25	160	115	85	65	58	16	2	4	4-14	270		125		10
32	180	135	100	78	66	18	2	4	4-18	280		160		14
40	200	145	110	85	76	18	3	4	4-18	350		160		20
50	230	160	125	100	88	20	3	4	4-18	400		320		35
65	290	180	145	120	110	22	3	4	8-18	530		360		50
80	310	195	160	135	121	22	3	4	8-18	560		400		65
100	350	230	190	160	150	24	3	4．5	8-23	618		450		88
125	400	270	220	188	176	28	3	4．5	8-25	675		450		115
150	480	300	250	218	204	30	3	4．5	8-25	743		560		148
200	600	375	320	282	260	38	3	4．5	12-30	850		640		293
250	650	445	385	345	313	42	3	4，5	12-34	975	270	720	380	540
300	750	510	450	408	364	46	4	4．5	16-34	1115	270	800	415	770
400	950	655	585	535	474	58	4	5	16-41	1425	280	900	465	1330
450	1050	680	610	560	524	60	4	5	20-41	1570	350		495	1550
500	1150	755	670	612	576	62	4	5	20-48	1740	400		525	1670



聲明：【JY41W不銹鋼氧氣截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JY41W不銹鋼氧氣截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
