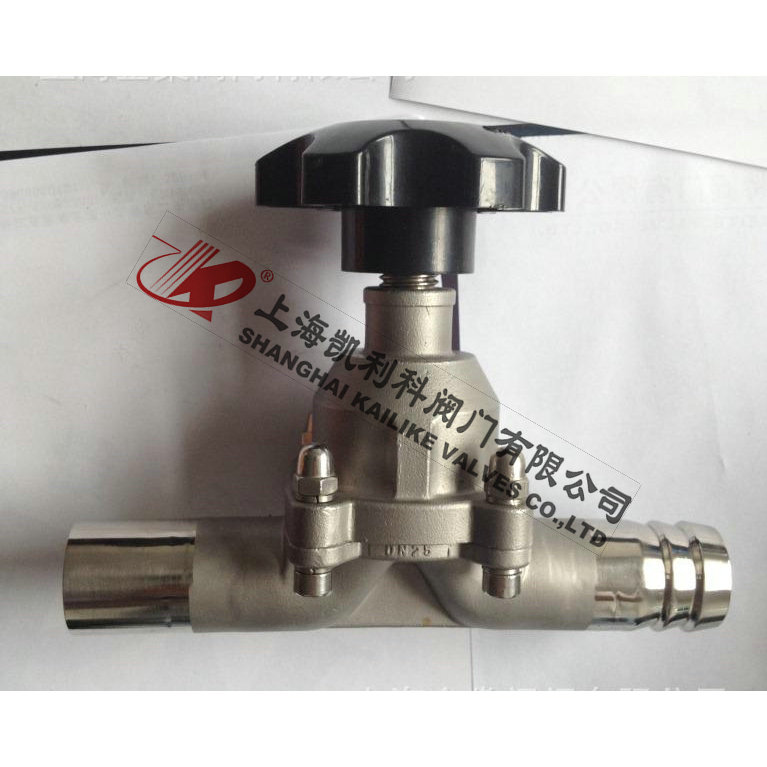

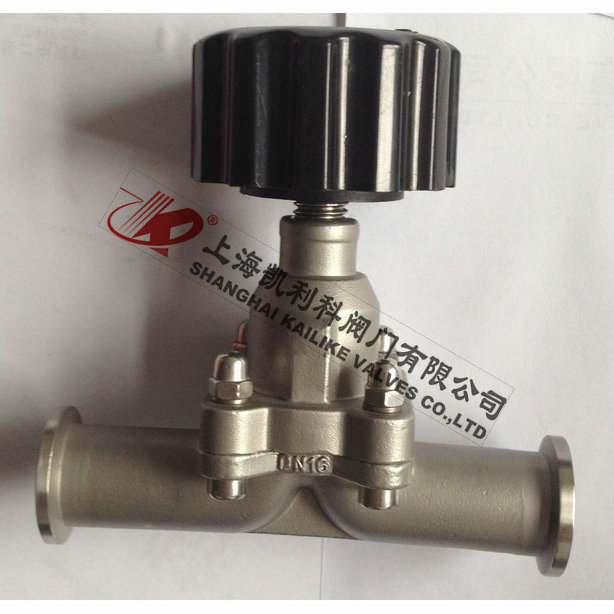

GM不銹鋼高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。
| 產品名稱： | 不銹鋼高真空隔膜閥 | 產品型號： | G61F |
| 公稱通徑： | DN10～DN50 | 結構形式： | 隔膜式 |
| 公稱壓力： | 真空負壓0.1MPa | 連接方式： | 活套法蘭、快卸法蘭、焊接 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 空氣、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 適用范圍(Pa) | 105～1.3x10-4 |
| 閥門漏率(Pa.L/S) | ≤1.3x10-4 |
| 介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 安裝位置 | 任意 |

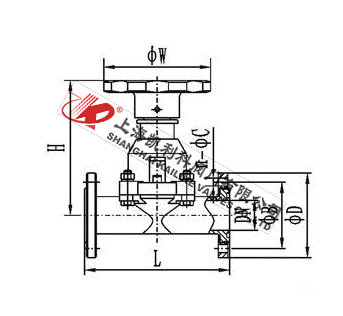

| 型號 | 通徑(DN) | ΦD | ΦB | ΦW | H | L | n-ΦC | 法蘭標準 |
| GM-10 | 10 | 46 | 36 | 55 | 75 | 75 | 4-Φ6 | JB919 |
| GM-25 | 25 | 70 | 55 | 90 | 115 | 120 | 4-Φ7 | GB/T6070 |
| GM-40 | 40 | 100 | 80 | 100 | 132 | 150 | 4-Φ9 | |
| GM-50 | 50 | 110 | 90 | 100 | 157 | 180 | 4-Φ9 |

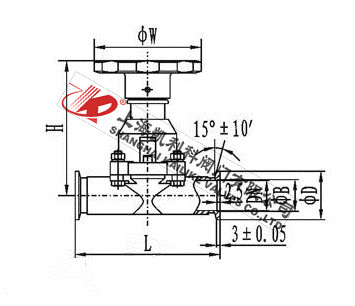

| 型號 | 通徑(DN) | ΦD | ΦB | ΦW | H | L | 法蘭標準 |
| GM-10/KF | 10 | 30 | 12.2 | 55 | 75 | 75 | GB4892 |
| GM-25/KF | 25 | 40 | 26.2 | 90 | 115 | 100 | |
| GM-40/KF | 40 | 55 | 41.2 | 100 | 132 | 150 | |
| GM-50/KF | 50 | 75 | 52.2 | 100 | 157 | 180 |

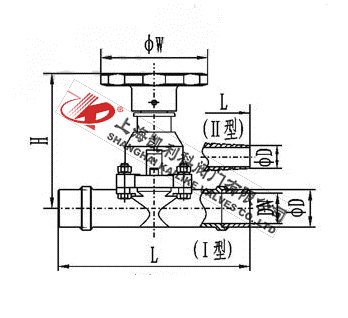

| 型號 | 通徑(DN) | ΦD | ΦW | H | L |
| GM-10-H(Ⅰ) | 10 | 19 | 55 | 75 | 150 |
| GM-25H(Ⅰ) | 25 | 32 | 90 | 115 | 200 |
| GM-40H(Ⅰ) | 40 | 45 | 100 | 132 | 240 |
| GM-50H(Ⅰ) | 50 | 57 | 100 | 157 | 240 |
| GM-10H(Ⅱ) | 10 | 9 | 55 | 75 | 150 |
| GM-25H(Ⅱ) | 25 | 19 | 90 | 115 | 200 |
聲明：【GM不銹鋼高真空隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GM不銹鋼高真空隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
