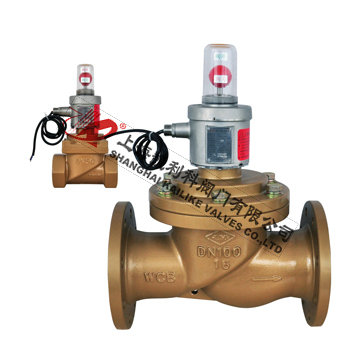

產品名稱：	電磁式煤氣快速切斷閥	產品型號：	ZCRP
公稱通徑：	DN15～DN600	結構形式：	直動式、先導式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-15ºC～+60ºC	驅動方式：	電磁動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃氣、天然氣、液化石油氣、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCRP電磁式煤氣快速切斷閥是城鎮煤氣及其他可燃氣體設備管路輸送系統中的附屬安全裝置，它通常安裝于系統的主管線上，與燃氣報警系統、消防系統及其它智能報警控制系統等相連接，當安全系統檢測到燃氣使用不安全時（如:泄漏、超溫、超壓等），可聯動該電磁閥快讀切斷氣源，確保用氣安全。

產品應用

ZCRP電磁式煤氣快速切斷閥是新型的燃氣管路工程的安全配套裝置，具有極佳的技術性能，負荷損失低，安全性高，適用于城市煤氣、天然氣、液化石油氣、沼氣等可燃性氣體，主要應用如下：
1、與可燃氣體泄漏檢測儀器聯接或整體消防系統聯動，當儀器檢測到可燃氣體泄漏或者其它需要切斷氣源的報警信號時，自動快速關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2、 與熱力設備的極限溫度（壓力）安全控制器連接，當設備內檢測點的溫度或壓力超過設定極限數值，自動關閉供氣閥門，停止燃氣供給。
3、 與高層建筑的中央消防報警系統連接，當大廈發生火警時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
4、 在城市或工廠的燃氣供應管網內安裝此系列燃氣快速切斷閥，可在中央控制室內集中控制，遠距離遙控緊急關閉事故現場的管線燃氣供應。
5、 燃氣管路系統檢修、排除故障時切斷燃氣。

技術特性

內部結構圖

執行標準

GB191-2008	包裝、儲運圖示標志
GB3836.1-2010	爆炸性氣體環境用電氣設備 第1部分  通用要求
GB3836.2-2010	爆炸性氣體環境用電氣設備 第2部分  隔爆型“d”
GB3836.3-2010	爆炸性氣體環境用電氣設備 第3部分  增安型“e”
GB3836.9-2010	爆炸性氣體環境用電氣設備 第9部分  膠封型“m”
GB4208-2008	外殼防護等級（IP代碼）-
GB/T9113.1-2000	平面、凸面整體鋼制管法蘭
GB/T12220-2015	工業閥門  標志
GB/T12221-2005	金屬閥門  結構長度
GB/T13384-2008	機電產品包裝通用技術條件
GB/T13927-2008	工業閥門  壓力試驗
GB/T17241.6-2008	整體鑄鐵法蘭
GB/T22653-2008	液化氣體設備用電磁式煤氣快速切斷閥
GB/T50028-2006	城鎮燃氣設計規范
CJ/T3056-1995	城鎮燃氣用球磨鑄鐵、鑄鋼制閥門通用技術要求
JB/T5995-1992	機電產品使用說明書編寫規定
JB/T5300-2008	工業用閥門材料  選型導則
JB/T7352-2010	工業過程控制系統用防爆電磁式煤氣快速切斷閥
TSGD2001-2006	壓力管道原件制造許可規則
TSGD2002-2006	壓力管道原件型式試驗規則
CJ/T394-2012	電磁式煤氣快速切斷閥
CJ/T3055	燃氣閥門的試驗與檢驗

煤氣報警系統集成方案一



煤氣報警系統集成方案二

技術參數

結構類型：直動式/先導式

控制方式：手開、瞬時電源開、手關

公稱通徑：DN15-DN600

公稱壓力：1.6MPa

工作壓力：0-0.6MPa

工作電壓：DC24V/AC220V

電壓偏差：±10%

防爆等級：Exdll CT6 Gb

防護等級：IP66

切斷時間：DN15-DN100≤1S DN125-DN600≤3S

介質溫度：-29℃～+80℃

環境溫度：-20℃～+60℃

引線長度：1米

連接方式：螺紋連接DN15-DN50  法蘭連接DN15-DN600

密封材料：NBR丁晴橡膠/FPM氟橡膠

閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M

工作介質：煤氣、城市煤氣、液化石油氣、沼氣等可燃氣體

工作原理

   ZCRP電磁式煤氣快速切斷閥是常開型電磁閥，工作時手動復位開閥，電磁力關閉。即：手動復位打開，瞬間通電關閉，也可手動關閉。
   ZCRP電磁式煤氣快速切斷閥正常工作時不需要接通電源，事故發生時，只需2秒鐘的瞬時脈沖電源信號就能迅速關閉電磁閥，節電又安全，瞬間通電最長時間不能超過20秒。
   電磁閥需要開閥時，旋開防污護罩，手動向上拉起復位手柄，閥桿帶動密封組件上移，使閥門處于開啟狀態，同時機械卡鎖裝置執行開鎖動作，將閥桿及密封組件鎖定在開啟狀態，切記防護罩復位。如需關閉電磁閥，則需短時接通關閉閥線圈電源，產生的電磁吸力使機械卡鎖裝置脫開鎖定，密封組件在復位彈簧的彈力作用下，向下復位，使電磁閥處于關閉狀態。
   當報警控制系統失效或者應急情況下可通過人工手動緊急關閉閥門，手動關閉閥控件需解除防護后才能操作，符合國家標準規范。

外形結構圖



主要外形尺寸

公稱通徑	內螺紋			法蘭連接							重量
mm	G	L	H	D	D1	D2	f	n-φd	L	H	螺紋	法蘭
DN15	1/2	100	210	95	65	45	2	4-φ14	130	240	2.3	5
DN20	3/4	100	230	105	75	55	2	4-φ14	150	270	2.4	6
DN25	1	100	230	115	85	65	2	4-φ14	160	285	2.4	7
DN32	1 1/4	130	265	135	100	78	2	4-φ18	180	300	5	8
DN40	1 1/2	130	285	145	110	85	3	4-φ18	200	310	6	9.5
DN50	2	150	300	160	125	100	3	4-φ18	230	325	7	11.5
DN65				180	145	120	3	4-φ18	290	400		21
DN80				195	160	135	3	8-φ18	310	435		26.5
DN100				215	180	155	3	8-φ18	350	460		32
DN125				245	210	185	3	8-φ18	400	580		55
DN150				280	240	210	3	8-φ18	480	600		64
DN200				335	295	265	3	12-φ22	600	650		110
DN250				405	355	320	3	12-φ26	650	900		210
DN300				460	410	370	4	12-φ26	750	1000		350
DN350				520	470	435	4	16-φ26	850	1080		450
DN400				580	525	480	4	16-φ30	950	1200		530
DN500				705	650	609	4	20-φ34	1150	1400		750
DN600				840	770	718	5	20-φ36	1350	1500		1580

安裝要求

安裝方式：通徑≤DN100優選水平管道，通徑≥DN100必須水平管道，復位手柄垂直向上。
安裝方向：閥體表面介質流向箭頭必須與介質實際流向一致。
適用介質：介質中應無顆粒狀，纖維狀雜質，建議閥前加裝過濾器（濾網≥50目）。
安裝環境：室內或者有防雨設施的戶外、環境溫度：-20℃～+60℃、環境濕度：5%～95%。
預留空間：鑒于操作及維修需要，電磁閥頂部預留空間高度（H）：≤DN150應大于1米、≥DN200應大于2米。
管道吹掃：安裝完成后，手動方式開啟電磁閥，用0.4MPa的壓縮空氣對管道實施吹掃，歷時≥1分鐘。
接線準備：1.確認控制電源壓力是否與電磁閥標稱電源電壓一致；
          2.測量控制電壓值波動范圍是否在±10%范圍內。
          3.確認控制輸出觸點類型是否為脈沖輸出（持續通電時間必須≤20秒）。
