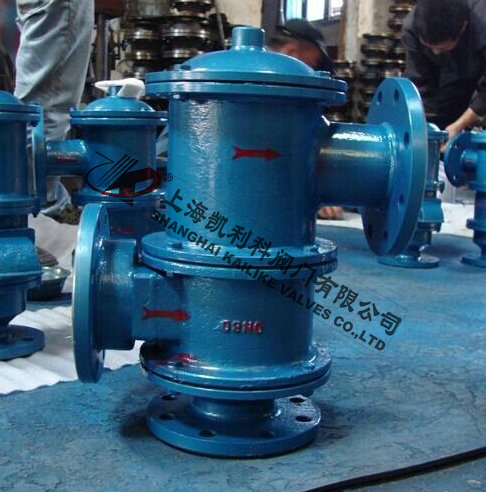

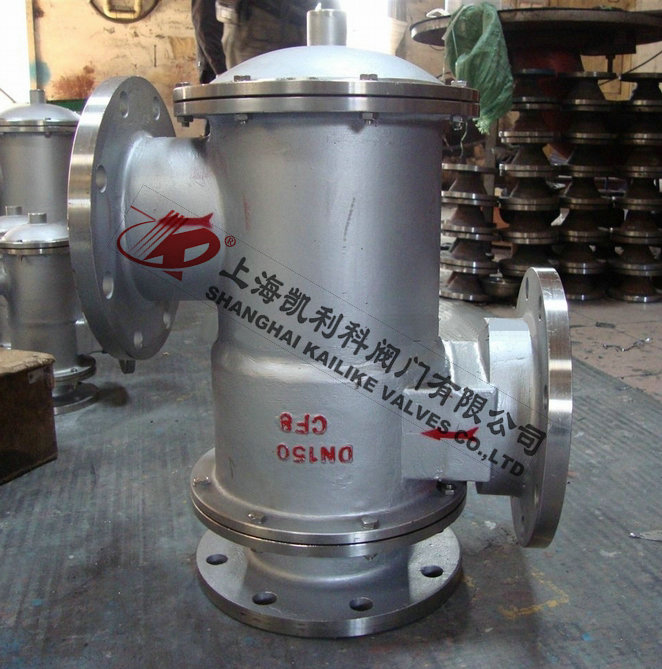

產品名稱：	帶雙接管呼吸閥	產品型號：	HX2、HXF2
公稱通徑：	DN40～DN250	結構形式：	雙接管
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

HX2、HXF2帶雙接管呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品。帶雙接管呼吸閥是原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上不可缺少的主要安全設備，能起到防止蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。

產品規范

根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定：“儲存甲、乙類液體的固定式頂罐，應設阻火器和呼吸閥”。呼吸閥的品種很多，各有其不同的性能和特性，在選擇時就要按照其特性所滿足的條件，是否能達到最佳的運行效果，再多方面考慮一些客觀的因素即可。帶雙接管呼吸閥就是其中一個受市場歡迎的產品，帶雙接管呼吸閥在系統中起安全保護作用。在實際應用時，應根據實際需要選擇其特性類型，并根據最大排氣量選擇其通徑為最佳方案。帶雙接管(阻火)呼吸閥是新型改進型呼吸閥，集合呼吸閥與儲罐阻火器的雙重作用。

產品作用

HX2、HXF2帶雙接管呼吸閥是安裝在固定頂罐上的通風及阻火裝置，能起到能起到減少油品蒸發損耗，控制儲罐壓力平衡和控制火焰的作用。呼吸閥內設有靜電保護裝置，使得該閥時刻與罐體保持同等電位。帶雙接管(阻火)呼吸閥也適用于可回收氣體儲罐，如有氮氣封頂儲罐，它可直接從氮氣罐內吸入氮氣，也可接儲罐內的廢氮回收，真正做到了高效、節能、環保。帶雙接管(阻火)呼吸閥還具備對儲罐內外壓力進行自動調節的作用，該閥可代替氮封裝置。

產品特點

HX2、HXF2帶雙接管呼吸閥閥盤采用四氟材料，耐低溫，防凍性能好；阻火盤采用不銹鋼材質，阻火性能優良。殼體選用不銹鋼、鑄鋼和鋁合金，結構緊湊，阻火性能強、通氣量大、泄漏量小、耐腐蝕、耐低溫、防霜凍、易檢修，安全方便等特點。

主要零部件

型號	HXF2	規格	DN40-DN250 PN0.6-PN2.5
殼體材質	AL CS 304 316 316L	導桿材質	AL 304 316 316L
螺帽螺栓	CS 304 316 316L	密封墊片	石墨墊片 金屬墊片 聚四氟乙烯
正壓閥盤材質	CS 304 316 316L/F4	負壓閥盤材質	聚四氟乙烯 F4
正壓閥盤壓力	+36mmH2O +1000mmH2O	負壓閥盤壓力	-25mmH2O -65mmH2O
壓力等級	A級 B級 C級 D級	環境溫度	CS:-30℃~+350℃SS:-80℃~+350℃
連接方式	法蘭連接 螺紋連接	法蘭標準	JB GB HG ANSI SH JIS
設計制造檢測標準	SY/T0511-1996 GB5908-86	外表處理	CS: paint SS:NO Paint

外形結構圖



主要外形尺寸

DN	40	50	80	100	150	200	250
H1	95	120	135	145	155	165	190
H2	220	235	275	320	375	440	495
H	330	350	410	450	585	695	770
L	245	255	350	365	490	550	590

安裝維護

　　1、帶雙接管呼吸閥安裝在儲油罐的最高點，以便降低物料的蒸發損耗和維持儲罐內外的氣壓平衡。一般立式油罐，呼吸閥安裝于油罐頂板中央范圍內；對于罐頂需要設隔熱層的儲罐，呼吸閥可安裝在梯子平臺附近。
　　2、帶雙接管呼吸閥出廠時，法蘭密封面采用塑料保護蓋，以免運輸途中造成法蘭密封面受損，貨到現場安裝時，務必要把法蘭保護蓋取掉，再垂直安裝于儲罐罐頂部。呼吸閥不可橫放和倒置，若儲罐頂部需要安裝兩個呼吸閥時，呼吸閥與罐頂中心應該對稱安裝。
　　3、帶雙接管呼吸閥安裝于儲罐上一般使用1-3個月，需要定期檢查呼吸閥正負壓閥盤工作是否靈活，呼吸閥在正常工作時，會發出“吸-吸-吸”的泄壓排氣的聲音，否則，需要將呼吸閥頂部的閥蓋打開，檢查呼吸閥的閥盤是否出現“卡盤”現象。導桿上是否有污垢，若有及時清理干凈污垢，保證導桿運行自如。閥座密封面有無磨損，如有磨損需立即更換，以保證呼吸閥的正常安全運行。
　　4、帶雙接管呼吸閥的正負壓閥盤是根據罐內的壓力的升降而不斷變化，上下運動。當呼吸閥使用三年時間后，一般都需要更換呼吸閥內部的閥盤，導桿以及閥座的密封面，以保證呼吸閥正常工作，維持儲罐的安全運行。

聲明：【HX2,HXF2帶雙接管呼吸閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HX2,HXF2帶雙接管呼吸閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
