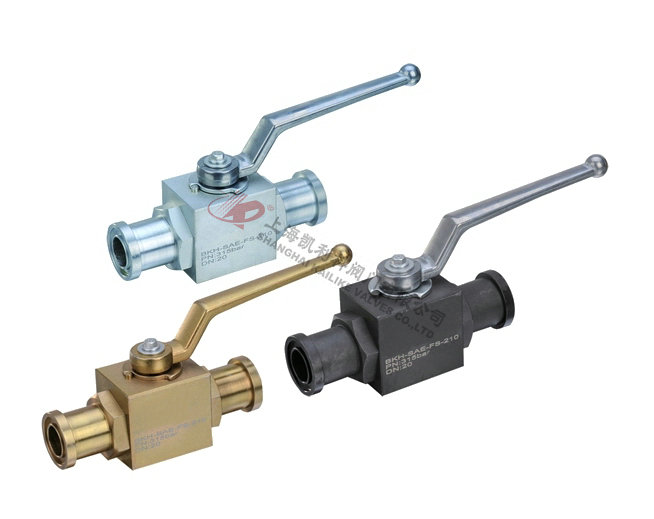

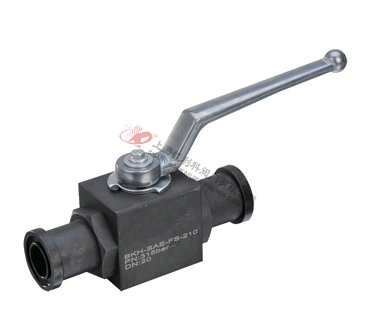

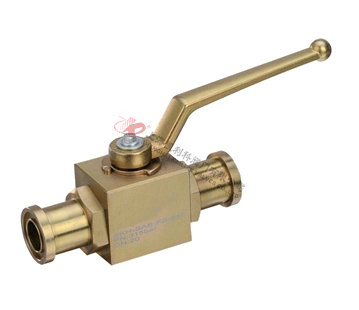

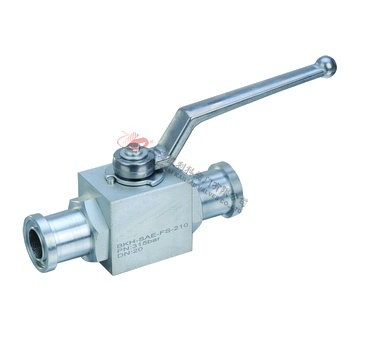

產品名稱：	BKH、MKH高壓球閥	產品型號：	BKH、MKH
公稱通徑：	DN6～DN50	結構形式：	球形
公稱壓力：	16.0Mpa～31.5Mpa～50.0Mpa	連接方式：	SAE法蘭
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

BKH、MKH高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

BKH、MKH高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號

型號說明

①產品代號：BKH、MKH系列高壓球閥
②接頭標準：SAE J518C標準
③壓力等級：210、420 bar
④公稱通徑：13、20、25、32、40、50 mm

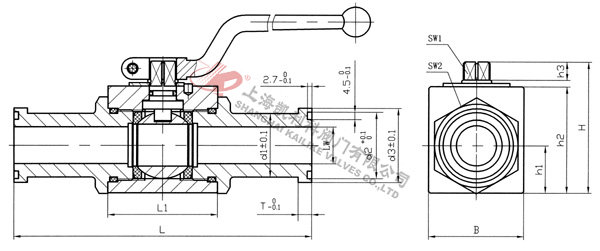

外形結構圖

主要外形尺寸表

簡略型號	bar	DN	LW	L	L1	B	H	h1	h2	h3
BKH-SAE-FS-210-13	210	13	13	151	47	35	49	18	38	10
BKH-SAE-FS-420-13	420	13	13	151	47	35	49	18	38	10
BKH-SAE-FS-210-20	210	20	19	162	60	48	70	25	55	11
BKH-SAE-FS-420-20	315	20	19	174	60	48	70	25	55	11
BKH-SAE-FS-210-25	210	25	25	178	65	57	79	28.5	64	11
BKH-SAE-FS-420-25	315	25	22	198	65	57	79	28.5	64	11
BKH-SAE-FS-210-32	210	32	30	191	84	75	101	37.5	84	12
BKH-SAE-FS-420-32	350	32	27	223	84	75	101	37.5	84	12
BKH-SAE-FS-210-40	210	40	36	231	91	85	112	42.5	95	12
BKH-SAE-FS-420-40	350	40	32	281	91	85	112	42.5	95	12
BKH-SAE-FS-210-50	210	50	48	232	100	104	131	62	112.5	12
BKH-SAE-FS-420-50	350	50	45	316	100	104	131	62	112.5	12

主要外形尺寸表

SW1	SW2	T	d1	d2	d3	美標O形圈
09	30	6.8	24	25.5	30.2	18.6×3.5
09	30	7.9	24	25.5	31.8	18.6×3.5
12	41	6.8	31.7	31.9	38.1	25×3.5
12	41	8.9	32	31.9	41.3	25×3.5
12	50	8.1	38	39.8	44.4	32.9×3.5
12	50	9.6	38	39.8	47.6	32.9×3.5
14	60	8.1	43	44.6	50.8	37.7×3.5
14	60	10.4	44	44.6	54	37.7×3.5
14	70	8.1	50	54.1	60.3	47.2×3.5
14	70	12.7	51	54.1	63.5	47.2×3.5
14	90	9.6	62	63.6	71.4	56.7×3.5
14	90	12.7	67	63.6	79.4	56.7×3.5



聲明：【BKH,MKH高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BKH,MKH高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
